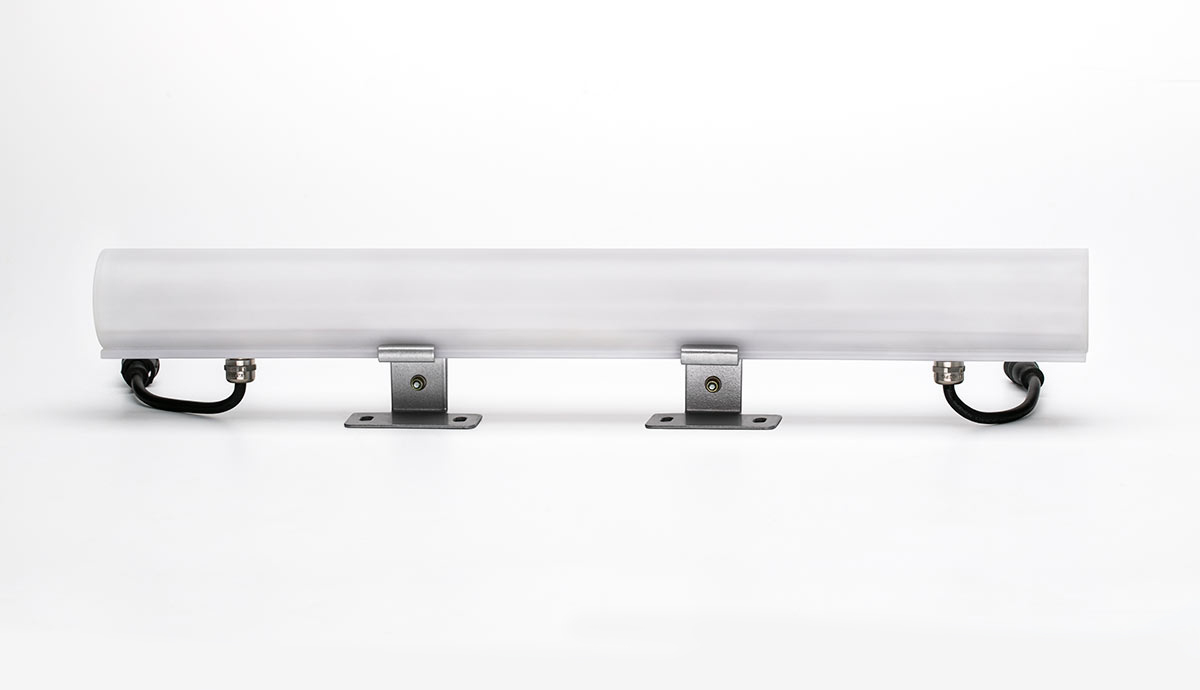

Светильник серии IntiTUBE предназначен для контурной подсветки, создания непрерывных световых линий и построения медиафасадов. Возможность управления с шагом 1 диод делает светильник IntiTUBE идеальным изделием для демонстрации графики, видеороликов и других светодинамических эффектов в архитектурно-художественном освещении.
| наименование | цвет | Вт | лм | управление | габариты, мм | даташит | чертеж |
| начните вводить | выберите | выберите | выберите | ||||
| ITF10-0,3FC-250CL24-30 | полноцветные | 3 | 70 | DMX | 265x54x92 |  |  |
| ITF10-0,5W30-250DL48-30 | 3000K | 4 | 200 | ШИМ | 265x54x92 | | |
| ITF10-0,5W40-250DL48-30 | 4000K | 4 | 200 | ШИМ | 265x54x92 | | |
| ITF10-0,5W50-250DL48-30 | 5000K | 4 | 200 | ШИМ | 265x54x92 | | |
| ITF15-0,3FC-250CL24-40 | полноцветные | 5 | 110 | DMX | 380x54x92 | | |
| ITF15-0,5W30-250DL48-40 | 3000K | 6 | 300 | ШИМ | 380x54x92 | | |
| ITF15-0,5W40-250DL48-40 | 4000K | 6 | 300 | ШИМ | 380x54x92 | | |
| ITF15-0,5W40-250DL48-40 | 5000K | 6 | 300 | ШИМ | 380x54x92 | | |
| ITF20-0,3FC-250CL24-50 | полноцветные | 6 | 140 | DMX | 515x54x92 | | |
| ITF20-0,5W30-250DL48-50 | 3000K | 8 | 400 | ШИМ | 515x54x92 | | |
| ITF20-0,5W40-250DL48-50 | 4000K | 8 | 400 | ШИМ | 515x54x92 | | |
| ITF20-0,5W50-250DL48-50 | 5000K | 8 | 400 | ШИМ | 515x54x92 | | |
| ITF25-0,3FC-250CL24-60 | полноцветные | 8 | 180 | DMX | 630x54x92 | | |
| ITF25-0,5W30-250DL48-60 | 3000K | 10 | 500 | ШИМ | 630x54x92 | | |
| ITF25-0,5W40-250DL48-60 | 4000K | 10 | 500 | ШИМ | 630x54x92 | | |
| ITF25-0,5W50-250DL48-60 | 5000K | 10 | 500 | ШИМ | 630x54x92 | | |
| ITF30-0,3FC-250CL24-80 | полноцветные | 9 | 220 | DMX | 765x54x92 | | |
| ITF30-0,5W30-250DL48-80 | 3000K | 12 | 600 | ШИМ | 765x54x92 | | |
| ITF30-0,5W40-250DL48-80 | 4000K | 12 | 600 | ШИМ | 765x54x92 | | |
| ITF30-0,5W50-250DL48-80 | 5000K | 12 | 600 | ШИМ | 765x54x92 | | |
| ITF35-0,3FC-250CL24-90 | полноцветные | 11 | 250 | DMX | 880x54x92 | | |
| ITF35-0,5W30-250DL48-90 | 3000K | 15 | 700 | ШИМ | 880x54x92 | | |
| ITF35-0,5W40-250DL48-90 | 4000K | 15 | 700 | ШИМ | 880x54x92 | | |
| ITF35-0,5W50-250DL48-90 | 5000K | 15 | 700 | ШИМ | 880x54x92 | | |
| ITF40-0,3FC-250CL24-100 | полноцветные | 13 | 290 | DMX | 1015x54x92 | | |
| ITF40-0,5W30-250DL48-100 | 3000K | 17 | 800 | ШИМ | 1015x54x92 | | |
| ITF40-0,5W40-250DL48-100 | 4000K | 17 | 800 | ШИМ | 1015x54x92 | | |
| ITF40-0,5W50-250DL48-100 | 5000K | 17 | 800 | ШИМ | 1015x54x92 | | |
| ITF45-0,3FC-250CL24-120 | полноцветные | 14 | 320 | DMX | 1130x54x92 | | |
| ITF45-0,5W30-250DL48-120 | 3000K | 19 | 900 | ШИМ | 1130x54x92 | | |
| ITF45-0,5W40-250DL48-120 | 4000K | 19 | 900 | ШИМ | 1130x54x92 | | |
| ITF45-0,5W50-250DL48-120 | 5000K | 19 | 900 | ШИМ | 1130x54x92 | | |
| ITF50-0,3FC-250CL24-130 | полноцветные | 16 | 360 | DMX | 1265x54x92 | | |
| ITF50-0,5W30-250DL48-130 | 3000K | 21 | 1000 | ШИМ | 1265x54x92 | | |
| ITF50-0,5W40-250DL48-130 | 4000K | 21 | 1000 | ШИМ | 1265x54x92 | | |
| ITF50-0,5W50-250DL48-130 | 5000K | 21 | 1000 | ШИМ | 1265x54x92 | | |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
источник света: | светодиоды Nichia (Япония) |
цвет свечения: | белый (3000 K, 4000 K, 5000 K), полноцветный |
оптика: | 250° |
световой поток: | 70 - 1000 лм |
CRI: | ≥80 |
коэффициент мощности Cos φ: | >0,9 |
потребляемая мощность: | 3 - 21 Вт |
напряжение питания: | моно: 48 V DC полноцветные: 24 V DC |
степень защиты: | IP65 |
климатическое исполнение: | У1 |
температура эксплуатации: | -40°С ... +45°С |
срок службы: | не менее 50000 часов |
управление: | моно: ШИМ полноцветные: DMX-512, ILCS (IntiLED Lighting Control System) |
длины: | 265, 380, 515, 630, 765, 880, 1015, 1130, 1265 мм |
торцевые габариты: | 54х92 мм |
вес: | 0,3 - 1 кг |
материалы: | корпус: светорассеивающий поликарбонат с УФ-стабилизатором; торцевые заглушки: светорассеивающий поликарбонат с УФ-стабилизатором; кронштейны: цинкрохромированная сталь с порошковой окраской RAL9006; метизы: нержавеющая сталь |
монтаж: | универсальные поворотные кронштейны крепятся к подвижным скобам светильника. Скобы можно перемещать вдоль корпуса, варьируя точки крепления светового прибора |
аксессуары: | обязательные: источник/модуль питания, кабельная сборка (если используется источник питания), заглушка; опциональные: кабель-удлинитель |
кастомизация: | кабели питания/управления любой длины до 10 м; индивидуальные кронштейны под проект; разъемы IP68 |
комплект поставки: | светильник, кронштейны, паспорт, упаковка |
ОСОБЕННОСТИ СЕРИИ
большая поверхность свечения
Угол свечения составляет 250 градусов. Светопропускающие боковые заглушки в цвет корпуса позволяют создавать непрерывные, однородные световые линии даже при наличии зазоров между светильниками.
разъемы с высокой степенью защиты
Универсальные разъемы обеспечивают быстрое в монтаже и надежное соединение. Проходное подключение светильников позволяет минимизировать количество проводов и коммутационных коробок.
усиленные боковые заглушки
Позволяют избежать температурной деформации изделия.
возможность создания ломаных световых линий
Широкий диапазон базовых длин: от 30 до 130 мм, позволяет создавать ломаные линии любой сложности.
-
большая поверхность свечения
Угол свечения составляет 250 градусов. Светопропускающие боковые заглушки в цвет корпуса позволяют создавать непрерывные, однородные световые линии даже при наличии зазоров между светильниками.
-
разъемы с высокой степенью защиты
Универсальные разъемы обеспечивают быстрое в монтаже и надежное соединение. Проходное подключение светильников позволяет минимизировать количество проводов и коммутационных коробок.
-
усиленные боковые заглушки
Позволяют избежать температурной деформации изделия.
-
возможность создания ломаных световых линий
Широкий диапазон базовых длин: от 30 до 130 мм, позволяет создавать ломаные линии любой сложности.
